Class Diagram

Class Diagram adalah diagram yang menggambarkan struktur sistem dari segi pendefinisian kelas-kelas yang akan dibuat untuk membangun sistem. Class Diagram memiliki 3 bagian yakni attribute, name, dan operation.

Susunan struktur kelas yang baik pada diagram kelas sebaiknya memiliki jenis-jenis sebagai berikut :
  • Main Class : kelas yang memiliki fungsi awal dieksekusi ketika sistem dijalankan
  •  Interface Class : kelas yang mendefinisikan dan mengatur tampilan ke pemakai. Biasanya juga disebut kelas boundaries.
  • Entitas Class : merupakan kelas yang digunakan untuk memegang atau membungkus data menjadi sebuah kesatuan yang diambil maupun akan disimpan ke basis data

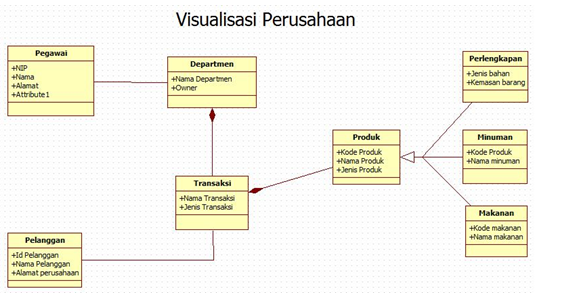

asosiasi_class

Dalam suatu diagram kelas atribut dan method dapat memiliki salah satu sifat berikut :
-    Private : tidak dapat dipanggil dari luar kelas yang bersangkutan
-    Protected : hanya dapat dipanggil oleh kelas yang bersangkutan dan anak-anak kelas yang mewarisinya
-    Public : dapat dipanggil oleh siapa saja

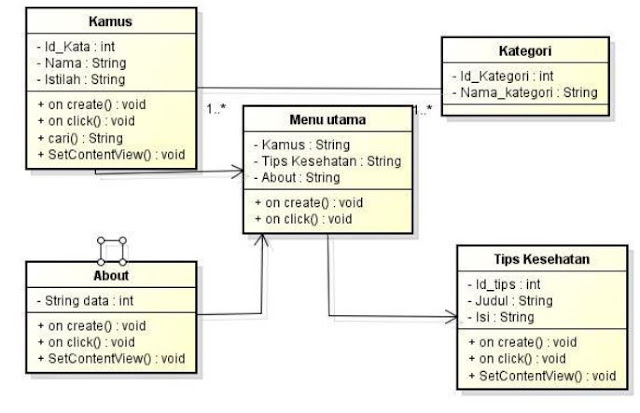

Contoh diagram Class :
